Name: Verstelbare Telescopische Graafarm voor Graafmachine Telescopische Graafmachine BS900E Q355B
Brand: Jiangmen Kaiping Zhonghe Machinery Manufacturing Co., Ltd
SKU: Telescopic Excavator 009
Price: 22,142.00 USD
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Warranty: 6 months

Product name: Excavator Telescopic Arm

Oem/odm: Acceptable

Condition: new

Color: as customer requires

Application: excavator

Capacity: 0.6-2.5 cbm

Apply to: 20-55ton excavator

Weight: 2700-9000KGS

Material: BS900E Q355B, Q690D, or others as you request

Certificering: ISO9001,ISO CE

Oem: Available

After-sales service provided: 24Hours Online support,Video technical support

Technique: Advanced Techniques

Basis informatie

Place of Origin: China

Merknaam: Zhonghe Machinery

Certificering: CE, patent, ISO

Model Number: Telescopic Excavator 009

Document: Productenbrochure PDF

Betalen & Verzenden Algemene voorwaarden

Packaging Details: bubble / wooden cases

Delivery Time: 20-30/works

Payment Terms: T/T, L/C

Supply Ability: 800 sets

Galerij

Verstelbare Telescopische Graafarm voor Graafmachine Telescopische Graafmachine BS900E Q355B

Productomschrijving

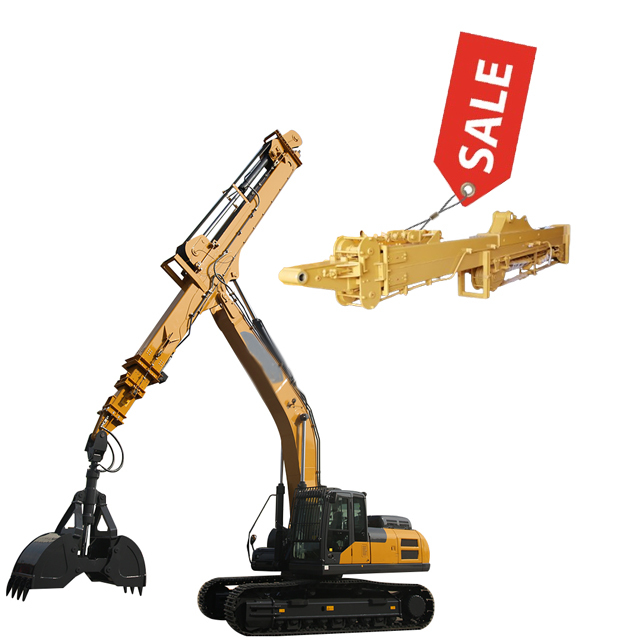

30M 32M Telescopische Graafmachine met Clamshell Bucket Graafmachine Teledipper

Verstelbare Telescopische Graafarm voor Graafmachine Telescopische Graafmachine BS900E Q355B 0

Productbeschrijving-------Graafmachine Teledipper

Wat is een telescopische arm voor een graafmachine?

De telescopische giek van een graafmachine is een uniek hulpstuk dat is ontworpen om het bereik van de machine te vergroten. Deze arm bestaat uit verschillende uitschuifbare secties die onafhankelijk van elkaar kunnen bewegen, waardoor de graafmachine kan werken op uitdagende locaties en taken kan uitvoeren op verschillende hoogtes en dieptes.

Verstelbare Telescopische Graafarm voor Graafmachine Telescopische Graafmachine BS900E Q355B 1

Wat zijn uw voordelen?

Voordelen van de telescopische giek van Kaiping Zhonghe Machinery voor graafmachines:

1. De telescopische giek met drie secties is gebouwd met behulp van BS900E- en Q355B-materialen, waardoor deze zowel lichtgewicht als robuust blijft.

2. Om een lange levensduur te garanderen, heeft de giek een wanddikte van 6 mm. Hij werkt soepel dankzij nylon glijders en stalen katrollen, samen met centrale smering voor alle slangen.

3. Een externe slangkatrol op de bakcilinder vereenvoudigt het proces van het vervangen en onderhouden van slangen.

4. Door een externe katrol te gebruiken om slangen gescheiden te houden van het hoofdtouw, minimaliseren we wrijving en het risico op schade.

5. De veiligheid van de arm wordt verbeterd met een dubbel touwsysteem, dat uitschuiven voorkomt in geval van een defect aan het hoofdtouw.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

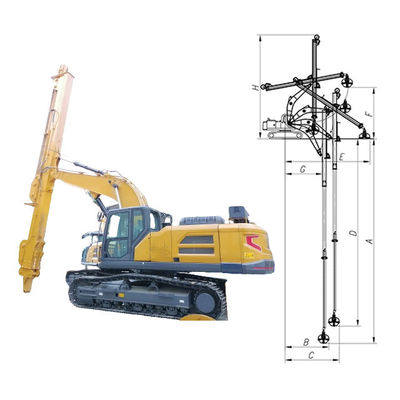

Enkele veelvoorkomende maatreferenties van één set graafmachine teledipper:

Graafmachine (ton)	Max. diepte (mm)	Effectieve lengte (mm)	Bakcapaciteit (cbm)
6-10	10000	7600	0.2-0.3
11-15	14000	10500	0.4-0.6
20-30	16000	12500	0.8-1.5
30-35	20000	15500	1.3-1.66
30-35	25000	20500	1-1.4
40-45	25000	20500	1.8-2.5
40-45	30000	25100	1.4-2

Neem gerust contact met ons op. Geschikte lengte en modelschets worden spoedig verzonden.

Verstelbare Telescopische Graafarm voor Graafmachine Telescopische Graafmachine BS900E Q355B 2

Configuratie van de lange giek en telescopische arm van de graafmachine

1. Een set graafmachine dipperarm

2. Twee hogedrukslangen

3. Twee pennen

4. Eén tweewegvoetschakelaar

5. Eén clamshell bucket

Enkele installatie-instructies voor één set lange giek en telescopische arm van de graafmachine

Onze ontwerpen faciliteren het uitwisselbare gebruik van graafbakken en grijpbakken.

De clamshell bucket wordt voornamelijk gebruikt voor diepe graafprojecten, zoals die in de metro-constructie.

In tegenstelling hiermee heeft de grijpbak een grotere sterkte, waardoor deze effectief stenen kan grijpen.

Ten slotte is de standaard bak specifiek ontworpen voor gebruik met graafmachine teledipper, waarbij unieke aanpassingen nodig zijn om aan de operationele behoeften te voldoen.

Detail van de Dipperarm van de Graafmachine Weergave

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

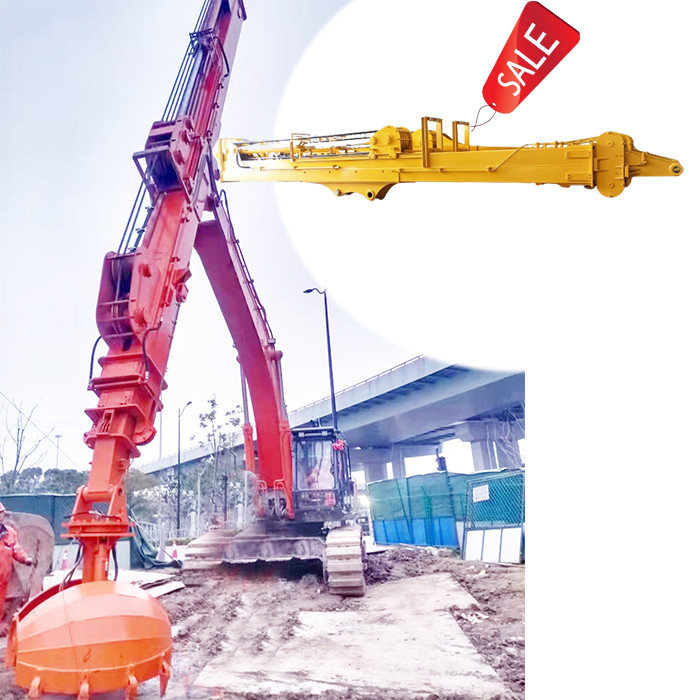

Engineering Case van de Telescopische Giek met Clamshell van de Graafmachine

De telescopische arm van de graafmachine is zeer geschikt voor verschillende werkomstandigheden:

Werking in smalle ruimtes: In stedelijke bouw of ondergrondse projecten kunnen de lange giek en telescopische arm van de graafmachine efficiënt functioneren in afgesloten ruimtes.
Constructie van diepe funderingsputten: De telescopische giek met clamshell van de graafmachine biedt een grotere werkdiepte, waardoor deze ideaal is voor omgevingen zoals funderingsputten en kelders.
Compatibiliteit met zware apparatuur: Ontworpen voor taken die veel vermogen vereisen, kan de telescopische arm van de graafmachine worden uitgerust met zwaardere brekers voor meer efficiëntie.
Complexe situaties: Bij het omgaan met onstabiele of complexe funderingen kan de telescopische arm voor graafmachines flexibel worden uitgeschoven om de operationele stabiliteit te verbeteren.
Graven vanuit meerdere hoeken: Perfect voor scenario's die graafwerkzaamheden vanuit meerdere hoeken vereisen, zoals pijpleidinginstallatie of tunnelwerk.
Grootschalige grondwerken: Bij grondverzetprojecten kan de telescopische arm van de graafmachine zich snel aanpassen aan verschillende graafdieptes en -breedtes.
Waterbouwkundige projecten: Bij taken zoals rivierbaggeren of reservoirconstructie past de telescopische giek met clamshell van de graafmachine zich goed aan fluctuerende waterstanden en diverse werkomstandigheden aan.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Wat is het doel van het afschuinen van de plaat van de lange giekarm?

De meeste lasmachines in de industrie bereiken doorgaans een penetratiediepte van slechts 3 mm. Aangezien onze lange armplaat minimaal 8 mm dik is, zou het niet afschuinen van de randen voorkomen dat de lasser de gehele verbinding effectief kan penetreren. Dit kan leiden tot zwakke lassen, waardoor het risico op scheuren in de lasnaad in de loop der tijd toeneemt.

We gebruiken mechanisch afschuinen, terwijl veel andere fabrieken afhankelijk zijn van handmatig afschuinen (zoals geïllustreerd in de figuur).

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Zeer precieze machine van Kaiping Zhonghe Machinery Manufacturing Co. Ltd

Grote staande dubbelzijdige boor- en freesdraaibank:

Verbeterde nauwkeurigheid en consistentie: Deze dubbelzijdige boor- en freesdraaibank verbetert de precisie en uniformiteit van bewerkingen aanzienlijk, wat betrouwbare resultaten oplevert.

Nabewerking na het lassen: Na het lasproces voert de machine uitgebreid boren uit om de parallelheid en loodrechtheid van asgaten te garanderen.

Belangrijkste toepassingen: Het wordt voornamelijk gebruikt voor het nabewerken van de giek, de kleine arm en de bak na het lassen, waardoor een nauwkeurige uitlijning en pasvorm wordt gegarandeerd.

Gelijktijdig boren aan beide zijden: De draaibank is in staat om beide zijden tegelijkertijd te boren, wat uniforme precisie en consistentie over beide oppervlakken garandeert.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Over Kaiping Zhonghe Machinery Bedrijfsprofiel:

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

CE-certificering & Patentcertificaten voor gebruiksmodellen van Kaiping Zhonghe Machinery

Onze producten zijn geëxporteerd naar meer dan 60 landen, waarbij we gebruikmaken van verschillende transportmethoden, waaronder zee-, land- en luchtvracht. Voor de verpakking gebruiken we houten kratten of rekfolie om de items te beschermen. Vóór verzending worden de goederen zorgvuldig verpakt en in containers geladen om hun veiligheid tijdens de reis te garanderen.

Belangrijkste producten: lange gieken voor graafmachines, slooparmen, telescopische armen met 2-3 secties, tunnelarmen, standaard/rotsbakken, grijpers, rippers, enz. We hopen dat we de mogelijkheid krijgen om een offerte voor uw referentie te maken.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Verpakkings- en verzendfoto's van Kaiping Zhonghe Machinery

Verstelbare Telescopische Graafarm voor Graafmachine Telescopische Graafmachine BS900E Q355B 10

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

FAQ (Veelgestelde vragen):
V: Bent u een fabrikant?
A: Ja, wij zijn een fabrikant en leverancier van graafmachinearmen en -hulpstukken. Onze fabriek is uitzonderlijk groot, aanzienlijk groter dan de faciliteiten van onze concurrenten, en is de grootste fabriek voor graafmachine-hulpstukken in de provincie Guangdong. We beschikken over uitgebreide productieapparatuur en onze producten zijn geëxporteerd naar meer dan 60 landen wereldwijd.

V: Wat onderscheidt een schelpenbak van een grijpbak in een telescopische arm?
A: Schelpenbakken zijn doorgaans efficiënter voor het hanteren van slib en zand, waardoor grotere volumes snel kunnen worden uitgegraven. Ze missen echter onvoldoende graafkracht voor algemeen zand- en steenwerk en worden beperkt door hun openingsgrootte, wat de efficiëntie kan verminderen. Grijpbakken zijn daarentegen beter geschikt voor dergelijke taken. Hoewel grijpbakken kleiner en zwaarder zijn, worden hun voordelen duidelijk bij het hanteren van meer substantiële materialen zoals stenen.

V: Is een enkele cilinder of een dubbele cilinder de voorkeur voor een schelpenbak op een telescopische arm?
A: We gebruiken consequent een dubbel cilinderontwerp, omdat dit lagere uitvalpercentages, gemakkelijker onderhoud en minder olielekkage biedt. Hoewel schelpenbakken met dubbele cilinders zwaarder zijn en mogelijk iets minder synchronisatie hebben, zijn bakken met enkele cilinders lichter en bieden ze een betere synchronisatie en grijpefficiëntie, zij het met een hoger uitvalpercentage.

V: Welke materialen worden gebruikt voor de telescopische arm?
A: De armbuis is gemaakt van BS900E, terwijl andere componenten zijn gemaakt van Q355B, waardoor ze lichter en duurzamer zijn. We gebruiken een dikte van 6 mm voor een grotere sterkte.
