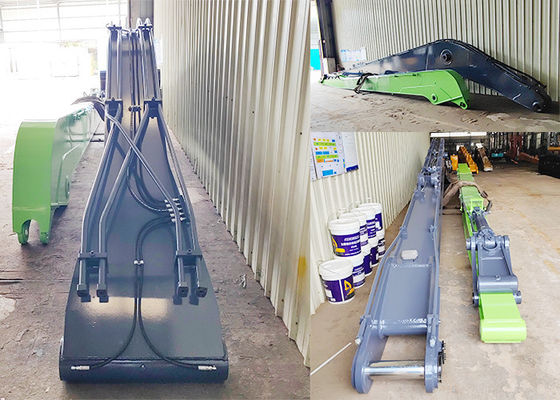

Hoog bereik graafmachine lange arm

Belangrijkste kenmerken en structuurontwerp
De lange arm van de graafmachine, ook wel bekend als een boomverlenging of een lange afstands bevestiging, is een gespecialiseerde modificatie die is ontworpen om de operationele omvang van een standaardgraafmachine aanzienlijk uit te breiden.Door vervanging of uitbreiding van de oorspronkelijke boom en stokDeze bevestigingsstukken maken het mogelijk om, afhankelijk van de configuratie, werkstralen van 10 tot meer dan 40 meter te bereiken.Het ontwerp maakt meestal gebruik van hoogsterke laaggelegeerde staal (HSLA), zoals WELDOX, om de structurele integriteit te behouden terwijl het gewicht wordt beheerd.

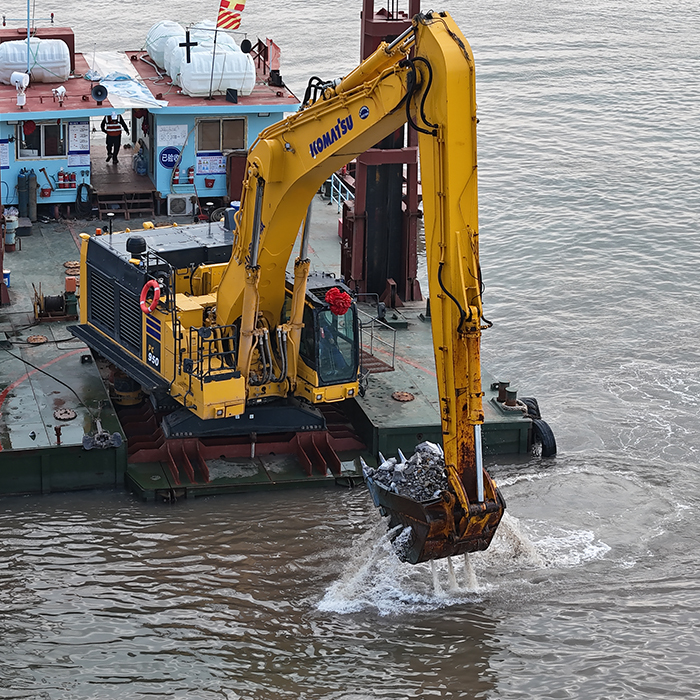

	* Dredgen * Rivierproject
	* Draag een greep om hout te grijpen * Lang bereik

De structurele configuraties worden in het algemeen ingedeeld in drie soorten op basis van de toepassingsvereisten:
Twee-fase:Het is de meest voorkomende modificatie voor diepe opgraving. Het bestaat uit een verlengde boom en een langere stok. Het wordt voornamelijk gebruikt voor helling afwerking, diepe fundering put opgraving,en rivierbaggering waarbij horizontale reikwijdte en diepte van cruciaal belang zijn.
Drie fasen:Deze configuratie bevat een extra articulatiepunt (een middelste arm).Het is ideaal voor het ontmantelen van hoge gebouwen (tot 30 meter)Het heeft vaak een vaste of hydraulische hoekregeling voor de emmer of breaker.
Glij-/telescopische arm:Het is ontworpen voor verticale precisie, waardoor de arm zich telescopisch kan uitstrekken en terugtrekken.het minimaliseren van de voetafdruk van de operatie.

Productieproces en productiegegevens
De productie van een lange arm is een nauwkeurige technische taak die veel verder gaat dan eenvoudig lassen.Het vereist geavanceerd computerondersteund ontwerp (CAD) en eindige elementenanalyse (FEA) om de spanningsverdeling te simuleren en structurele storingen onder belasting te voorkomen.
Materiaalkeuze en snijden
Het productieproces begint met de selectie van hoogvast staalplaten (vaak 10-12 mm dik voor de hoofdplaten).Moderne productie maakt gebruik van CNC-plasma-snijmachines om ervoor te zorgen dat de complexe geometrieën van zijplaten en interne versterking ribben met millimeternauwkeurigheid worden gesnedenDeze nauwkeurigheid is van cruciaal belang voor de juiste montage van de interne onderdelen.
Laswerk en montage
Om de duurzaamheid te garanderen, gebruiken fabrikanten voor de hoofdnaadingen ondergedompelde booglassen of CO2-beschermde booglassen.De interne structuur is versterkt met bufferplaten en doos-sectie ontwerpen om torsiekrachten te weerstaan.
Bewerking en afwerking
Zodra de hoofdstructuur is gelast, ondergaat de boom een stressverlichting (vaak trillingsveroudering) om interne spanningen veroorzaakt door de laswarmte te elimineren.De pin gaten (boring gaten) worden vervolgens nauwkeurig geboord met behulp van grote horizontale boormolens om een perfecte uitlijning met de hydraulische cilinders van de graafmachine en koppeling te verzekerenTen slotte wordt het apparaat gesneden om roest en molenschaal te verwijderen, gevolgd door het aanbrengen van anti-corrosieve primer en topcoating.

Vaak gestelde vragen (FAQ)

V1: Wat zijn de onderhoudsvereisten voor een lange arm?
A: Onderhoud is van cruciaal belang vanwege de hoge belasting op de uitgebreide structuur.
Het is belangrijk dat de spenen en buizen worden gesmeerd. Het wordt aanbevolen om ten minste twee keer per dag vet te injecteren.de pinnen moeten vóór het smeren worden schoongemaakt om slijtage te voorkomen.
Inspectie: regelmatige controle op scheuren in de lassen, vooral bij de wortel en de teen van de lassen, en onmiddellijke behandeling van tekenen van structurele vermoeidheid.
V2: Wat is de typische doorlooptijd voor de productie van een lange arm?
A: Afhankelijk van de complexiteit (2-fase versus 3-fase) en de specifieke tonnage duurt het productieproces meestal tussen de 15 en 30 dagen.materialenverkoop, lassen, bewerken en schilderen.
