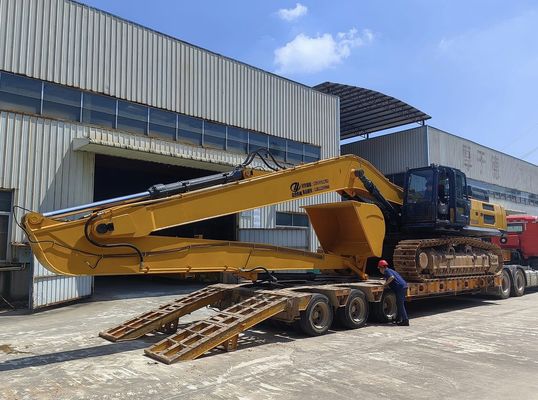

Verlengde graafmachine lange arm

Belangrijkste Kenmerken en Structureel Ontwerp

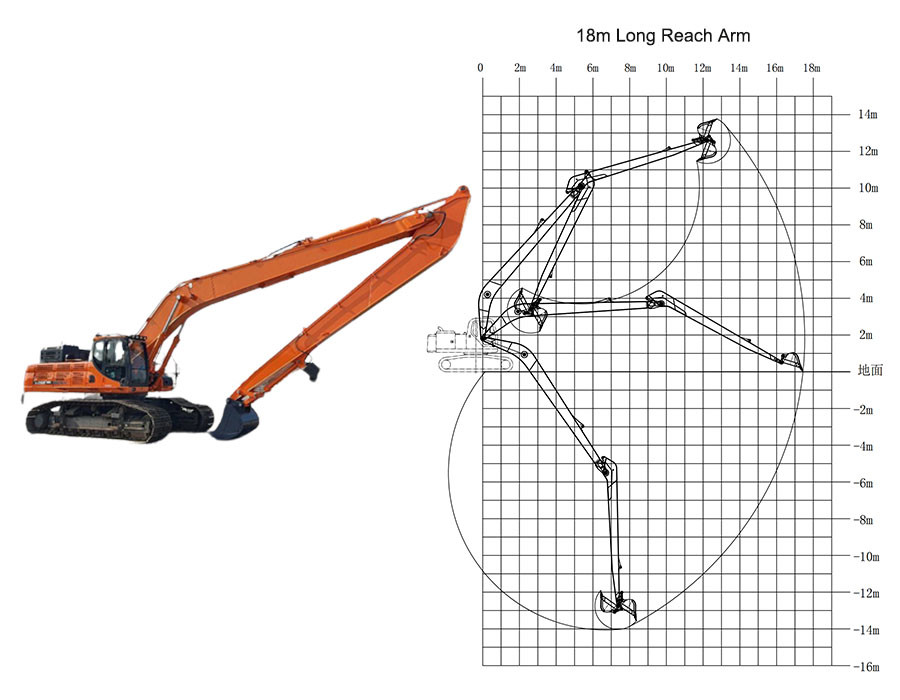

De lange graafarm, ook wel bekend als een boomverlenging of long-reach aanbouwdeel, is een gespecialiseerde aanpassing die is ontworpen om het operationele bereik van een standaard graafmachine aanzienlijk uit te breiden. Door de originele giek en stick te vervangen of te verlengen, kunnen deze aanbouwdelen machines in staat stellen werkbereiken te bereiken van 10 meter tot meer dan 40 meter, afhankelijk van de configuratie. Het ontwerp maakt doorgaans gebruik van hoogwaardige laaggelegeerde staalsoorten (HSLA), zoals WELDOX, om de structurele integriteit te behouden en tegelijkertijd het gewicht te beheersen.

	* Baggere werkzaamheden * Rivierproject
	* Grijper voor het grijpen van hout  * Grote reikwijdte

De structurele configuraties worden over het algemeen in drie typen ingedeeld op basis van de toepassingsvereisten:

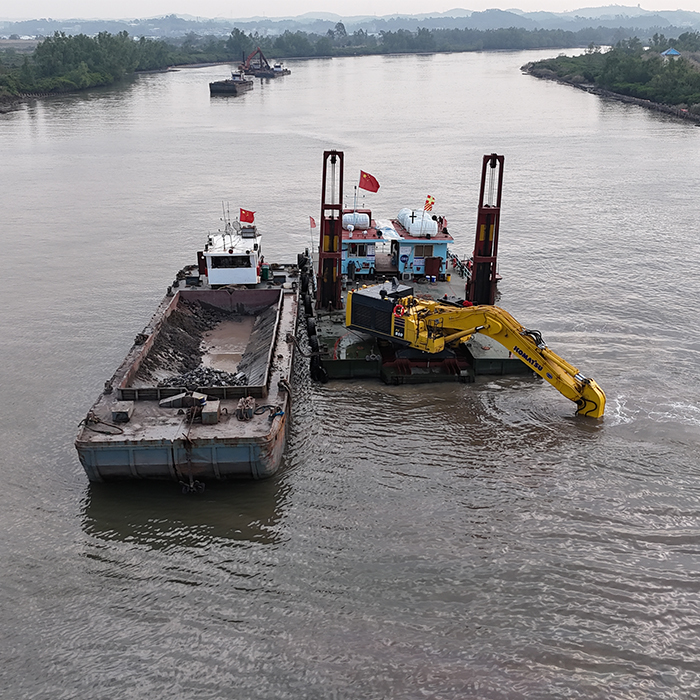

Twee-traps: Dit is de meest voorkomende aanpassing voor diepe graafwerkzaamheden. Het bestaat uit een verlengde giek en een langere stick. Het wordt voornamelijk gebruikt voor het afwerken van hellingen, het graven van diepe funderingsputten en het baggeren van rivieren waarbij de horizontale reikwijdte en diepte cruciaal zijn.
Drie-traps: Deze configuratie, vaak aangeduid als een "Slooparm", bevat een extra scharnierpunt (een middelste arm). Dit zorgt voor een grotere verticale reikwijdte, waardoor het ideaal is voor het slopen van hoogbouw (tot 30 meter). Het is vaak voorzien van een vaste of hydraulische hoekverstelling voor de bak of de sloophamer.
Schuif-/Telescooparm: Ontworpen voor verticale precisie, stelt dit type de arm in staat om telescopisch uit te schuiven en in te trekken. Het wordt vaak gebruikt met een grijperbak voor diepe, smalle schachten of caisson-graafwerkzaamheden, waardoor de voetafdruk van de operatie wordt geminimaliseerd.

Productieproces en Productiedetails
De productie van een lange arm is een precisie-engineeringstaak die veel verder gaat dan eenvoudig lassen. Het vereist geavanceerd Computer-Aided Design (CAD) en Finite Element Analysis (FEA) om de spanningsverdeling te simuleren en structurele falen onder belasting te voorkomen.
Materiaalkeuze en Snijden
Het productieproces begint met de selectie van hoogwaardige staalplaten (vaak 10-12 mm dik voor de hoofdplaten). Moderne productie maakt gebruik van CNC-plasmasnijmachines om ervoor te zorgen dat de complexe geometrieën van de zijplaten en interne verstevigingsribben met millimeterprecisie worden gesneden. Deze precisie is cruciaal voor de juiste passing van interne componenten.
Lassen en Assemblage
De assemblagefase omvat robotlassen of vakkundig handlassen. Om duurzaamheid te garanderen, gebruiken fabrikanten ondergedompeld booglassen of CO2-afgeschermd booglassen voor de hoofdnaden. De interne structuur wordt versterkt met bufferplaten en box-sectie ontwerpen om torsiekrachten te weerstaan.
Bewerking en Afwerking
Nadat de hoofdstructuur is gelast, ondergaat de giek een spanningsontlastingsbehandeling (vaak vibratie-veroudering) om interne spanningen te elimineren die worden veroorzaakt door de laswarmte. De penboringen (gaten) worden vervolgens met precisie geboord met behulp van grote horizontale boormachines om een perfecte uitlijning met de hydraulische cilinders en de koppeling van de graafmachine te garanderen. Ten slotte ondergaat de unit straalwerk om roest en walshuid te verwijderen, gevolgd door de aanbrenging van een anti-corrosieve primer en aflak.

Veelgestelde Vragen (FAQ)

V1: Wat zijn de onderhoudsvereisten voor een lange arm?
A: Onderhoud is cruciaal vanwege de hoge belasting op de verlengde structuur.
Smering: Het smeren van de pennen en bussen is essentieel. Het wordt aanbevolen om minimaal twee keer per dag vet in te spuiten. Bij werkzaamheden in modderige of ondergedompelde omstandigheden moeten de pennen voor het smeren worden gereinigd om schurende slijtage te voorkomen.
Inspectie: Regelmatige controles op scheuren in de lassen, vooral nabij de wortel en de teen van de lassen, zijn noodzakelijk. Elk teken van structurele vermoeidheid moet onmiddellijk worden aangepakt.
V2: Wat is de typische levertijd voor de productie van een lange arm?
A: Afhankelijk van de complexiteit (2-traps versus 3-traps) en het specifieke tonnage, duurt het productieproces meestal tussen de 15 en 30 dagen. Dit omvat de tijd die nodig is voor ontwerp simulatie, materiaalinkoop, lassen, bewerking en schilderen.
